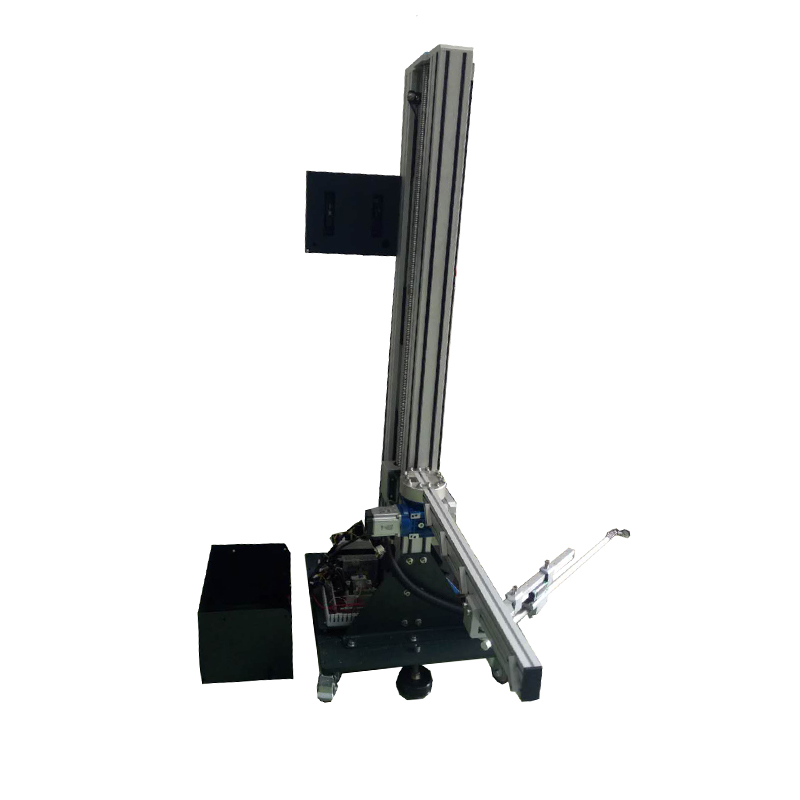

LT-JJ80 anta cerniera macchina di prova completa

Il descrizione del prodotto

macchinaQuesto è adatta a carico verticale statico, carico statico orizzontale, la forza operativa e test di durata della cerniera finita porta dell'armadio e cerniera semi-finished. Aprire e chiudere la cerniera ripetutamentenel processo di simulare l'uso comune, e controllare se la cerniera è danneggiato o altre circostanze che condizionano l'uso dopo un certonumero di cicli.

Conform to the Standard

a: Standard: QB/T 2189-2013 Test di durabilità in tazza-Shaped Gambe scure di mobili hardware hardware

other Test opzionali sono come segue:

1. Forza operativa (opzionale)

2. Carico statico verticale (opzionale)

3. carico statico orizzontale (opzionale)

B: Standard: 7.1.4 durata prova della porta scorrevole in GB/T 10.357,5-2011

Technical Parameters

1. Velocità di prova: 1-15 volte/min (regolabile)

2. stazione di prova: può essere spostato da sinistra a destra, adatto a sinistra oa destra dell'armadio apertura della porta, e può fare finito porta dell'armadio o prova cerniera singolo prodotto (necessità di utensili)

3. Test Tooling: Staccabile, può essere spostato su e giù, la porta del test soddisfa i requisiti standard (come mostrato di seguito), adatto per testare armadi di diverse altezze (campione massimo: circa 1800 * 1900 * 550 mm)

4. Angolo di prova: Servo 0-180 ° regolabile.

5. Dispositivo di guida: servomotore ad alta precisione

6. Telaio della macchina: profilo in alluminio industriale ad alta resistenza 80 * 80mm

7. Peso di caricamento: 1 kg, 2 pezzi

8. Caricamento in corso: 0~500N, (può essere di stop di carico, solo per la valutazione)

9. Errore assoluto della corsa misurata: ≤ ± 0,25 m

10. campo di regolazione corsa: 0,05~99,9 km scala 0.25m

11. Errore assoluto del tempo di misurazione: 0,1 secondi

12. Prova di durata: inserisce un certo carico sulla porta dell'armadio e cerniera, quindi aprire e chiudere la porta ripetutamente, dopo ciclo un certonumero di volte, controllare se la cerniera può soddisfare i requisiti di utilizzo

13. . Carico statico verticale: appendere il carico specificato a 100 mm di distanza dal lato più lontano della cerniera della tazza, aperta e chiudi la porta 10 volte, ogni volta da 45 gradi a 10 gradi lontano dalla posizione completamente chiusa, ricambiare 1 volta senza conteggio e il massimo angolo di apertura è di 135 gradi dalla posizione completamente chiusa.

14. carico statico orizzontale:nella posizione di completa apertura dello sportello, applicare il carico specificato sulla linea centrale orizzontale su 100mm dal lato della cerniera coppa perpendicolare al piano della porta. Il test è condotto per 10 volte.

15. Modalità di controllo: PLC+Man-machine Interfaccia

16. ingombro: lunghezza 2.060 millimetri × 1.500 millimetri di larghezza x altezza 2.600 millimetri

17. Alimentazione: 220V, 5A \\ caratteristichen

Il di

1. Possono essere utilizzatinei prodotti installati per testare, e tutti i tipi di cerniere saldamente collegati enon dovrebbe produrre alcuna forza che colpisce il test. Può anche testare direttamente la porta del cabinet finita.

2. La lunghezza disegno dall'alto dell'apparecchiatura di prova può essere regolata a seconda delle esigenze di prova effettivo e l'angolo può essere regolato da 0℃180℃.

3. L'intera macchina è stabile e bello, senza parti in movimento a vista, e facile da usare.
