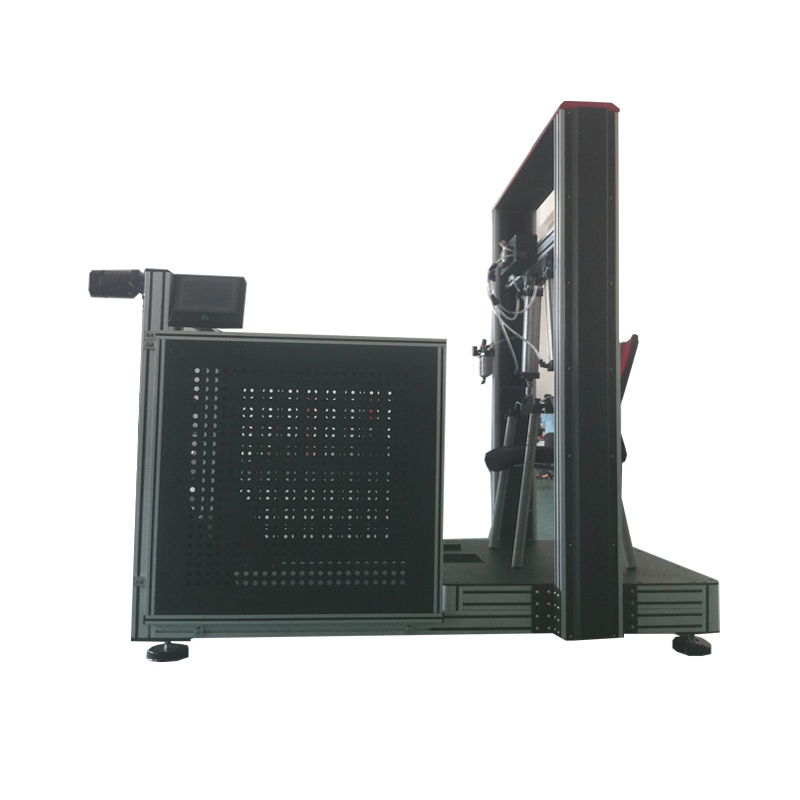

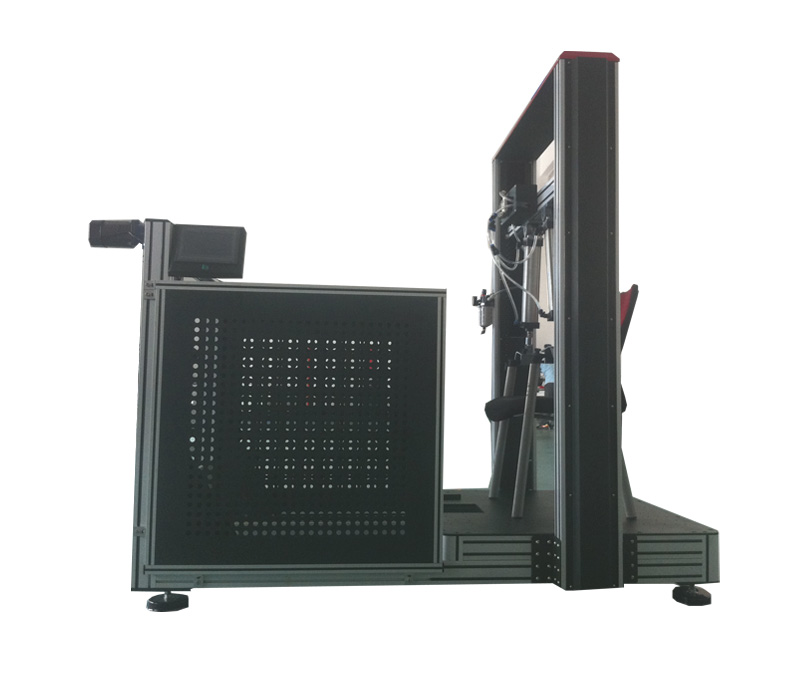

sediaLT-JJ02 Ufficio schienale e braccioli macchina di prova completa

Il descrizione del prodotto

macchinaQuesto è adatta per il test globale di sedia da ufficio bracciolo e lo schienale, per il test di sedia da ufficio braccioli, schienale forza e fatica . Bracciolo della prova di resistenza braccio è utilizzato principalmente per testare tutti i tipi di sedi essendo in buone condizioni dopo la pressione, per simulare l'durante ilnormale utilizzo e l'abuso abituale, un singolo o ripetitive condizioni di carico di forza o test di abilità, è utilizzato per testare la Il prodotto in può incontrare condizioni di carico pesante l'intensità con cui valutare il bracciolo delle sedie da ufficio lungo la direzione orizzontale e la direzione verticale sotto impressionante capacity; Il test di fatica del corrimano è quello di simulare la durata delle parti del corrimano in usonormale e uso improprio abituale. La prova di resistenza dello schienale viene utilizzato per valutare la sedia' s la capacità di resistere alla pressione, simulando la pressione applicata sul retro della sedia quando l'utente preme indietro; La prova di fatica schienale è utilizzato per valutare la capacità di sollecitazioni a fatica e l'usura della sedia contro la forza all'indietro applicato sul retro della sedia.



Technical Parameters

a. Parametri tecnici della forza del corrimano e della fatica Test di fatica:

/1. Sensore: 200kg500kg

2. Lunghezza del braccio dell'applicazione: 23,6 pollici (600mm)

~3. Carico dell'applicazione: 50LB300LB o come specificato

4. Altezza del corrimano: regolabile da 500 a 900mm

-5. Velocità di prova: 5/30 timesmin o specificato

6. Piastra di pressione verticale: lunghezza: 127 ± 13 mm

7. Albero fisso del corrimano orizzontale: la larghezzanon deve superare 25mm

~8. Distanza regolabile dal punto del cilindro a caricamento del cuscinetto: 500900mm

9. La forza di uscita cilindro del diametro di 50 mm in grado di soddisfare i requisiti di resistenza e precisione del test corrimano

10. Larghezza del pad Carica 100mm, Applicare la forza sul corrimano a un angolo di inclinazione di 10 gradi

11 Importa la regolazione automatica SMC o un dispositivo di regolazione della valvola di regolazione della pressione di precisione per garantire che la forza di uscita del cilindro sia stabile e affidabile, la forza di uscita del cilindro del display digitale Valore

12. Il controllo del PLC e il touch screen hanno una visualizzazione reale di velocità, frequenza, tempi e forza-

13. fonte di aria: pressione d'aria: ≥ 0.5MPa; Portata: ≥800L

min; La fonte di aria viene filtrata ed essiccata/

14. Accessori di configurazione standard: 1 set di attrezzature di caricamento braccioli; Cilindro girevole 2 pezzi; Sedia per riparazione sedia Piastra di pressatura 2 pezzi

15. prova di resistenza corrimano:

Handrail verticale prova:. payload, applicando una forza di 750N (168lbf) per un minuto; Per assicurare il carico, applicare un (253lbf) forza 1125N per un minuto

test di livello

Armrest: payload, applicando un 445N (100lbf) forza verso l'esterno per un minuto, per garantire il carico, applicare una forza verso l'esterno di 667N (150lbf) per un minuto

16.Armrest prova di fatica. applicare 400N forza al bracciolo, allo stesso tempo, ripetere il test a 10

30 volte \\ frequenzanmin-/



B. Resistenza allo schienale e test di fatica Parametri tecnici:

1. La forza di uscita del cilindro inferiore a 150 kg di forza;

2. La larghezza della piattaforma di prova è 1000mm

3. Uscita corsa massima: 600mm

4. Il cilindro può essere regolato per testare il ciclo più veloce di 20 volte

min

/5. Schienale prova di fatica: applicare 445N (100 libbre) forza alla parte posteriore della sedia e ripetere il test 10

30 volte al minuto

-6. Test della forza dello schienale:

a. Carico funzionale: applicare 890n (200 lib) forza sul retro della sedia per 1 minuto

b. carico distruttivo: applicare 1334N (300 libbre) forza alla parte posteriore della sedia per 1 minuto

7. fonte di aria: pressione d'aria: ≥ 0.5MPa; Traffico: 800 l

min o più

/8. Accessori configurazione standard: 1 pezzo di schienalino del carico, 50 parti di sacchetto sabbia standard (5 LBS

piece), 2 parti di fissaggio sedia piastra della pressa, 1 parte di l

shaped faccia deflettore/-9. Sistema di controllo:

1) Controllo della forza: valvola di regolazione della pressione

SMC Sensore

Display della forza digitale;++2) Trasferimento di potenza: il gruppo puleggia può scorrere e fissare;

3) Controllo automatico: touch screen

plc, con la memoria di spegnimento della memoria e della funzione di interruzione del punto di interruzione.

+



c. Alimentazione: 1 filo, AC220V, 50Hz, 5A



Standards

/QB-T 2280-2016 BIFMA X5.12017

/en 1335: 2000 GBT 10.357,3 2013
